湿式静电除焦器

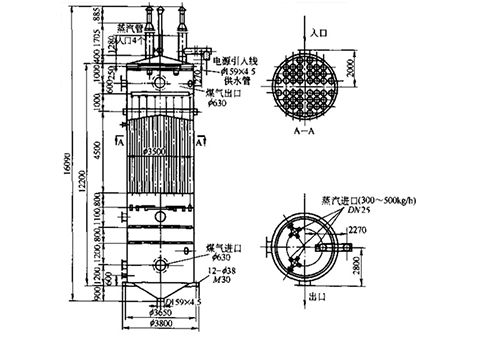

 湿式静电除焦器，属化工设备技术领域，用于在除焦的同时降低煤气温度，它由筒体、电晕线、捕焦管、隔板组成，其改进之处是，在筒体内的捕焦管区域水平放置多层水流导流板，导流板上分布有与捕焦管相同数量的圆孔，多层导流板的圆孔同心贯通，圆孔的直径大于捕焦管的外径，每根捕焦管贯穿多层导流板，筒体上部有进水口，筒体下部有出水口。

　　湿式静电除焦器采用这种结构的静电除焦器，循环水从筒体外部进来通过水流导流板，从管子的外壁流下形成一层水膜，该水膜将捕焦管包裹，煤气与水通过管子外壁的热传导作用进行换热达到降低煤气温度的目的，实现了发生炉煤气在冷却的同时也进行了静电除焦，既降低了煤气温度又提高了除焦的效率。
